Serre connectée Family
Cultivez à la verticale en toute simplicité sur 22m².
1. Spécifications techniques

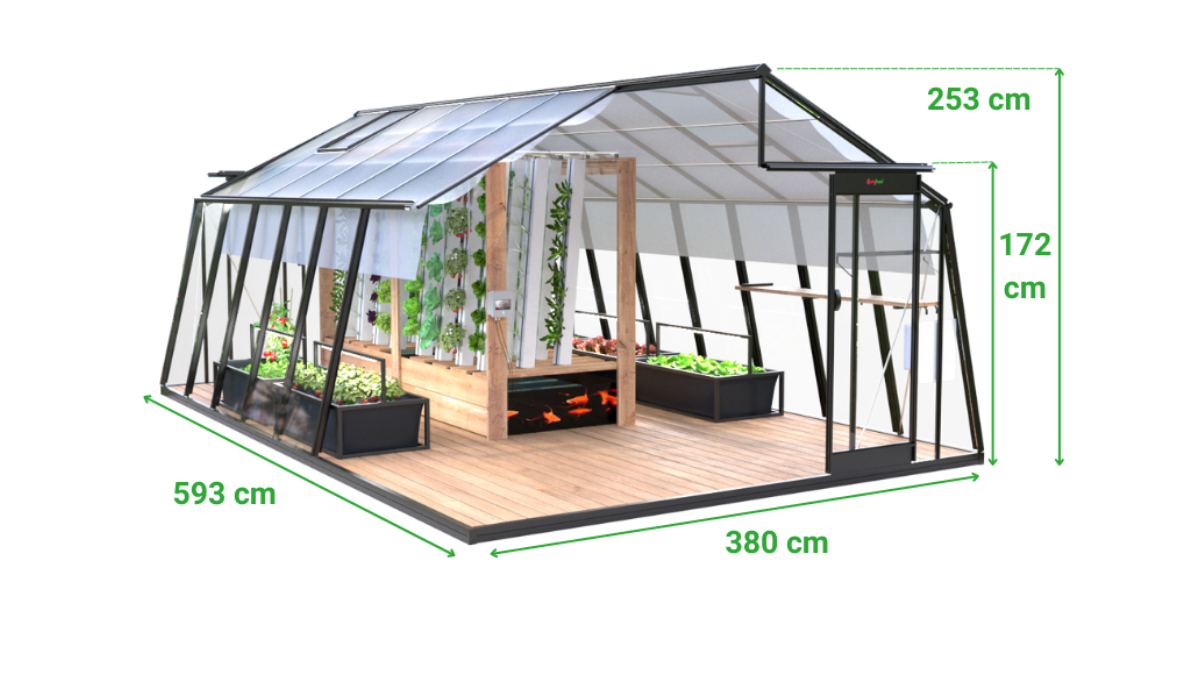

Dimensions
- Surface : 22,53m² / 593cm x 380cm
- Hauteur sous faîtière : 253cm
- Hauteur sous gouttière : 172cm
- Hauteur de porte : 193cm
- Angle de la toiture : 28°
- Surface du verre :
- F22 : 50.54 m²
- F44 : 89.09 m²
Poids
- Serre seule : 650kg
- Serre avec système de culture verticale chargée en eau : 1500kg
- Serre chargée avec plancher et buttes de permaculture : 2000kg
- Plateforme bois avec le plancher et les vis de fondation : 500 kg
Couleur
- Finition standard : aluminium brut clair (type Pantone 877 Silver)
- Finition optionnelle : aluminium laquage noir ébène RAL 9005
Température optimale de fonctionnement
- De -5°C à 40°C avec les équipements et recommandations adaptées
Alimentation
- Monophasée : 230V 50Hz
- Consommation : inférieure à 70W (en l’absence de panneaux solaires)
Connectivité
- Sigfox si disponible, Wifi ou Ethernet
Résistance au vent
- Supporte habituellement jusqu'à 100 km/h
- En cas de vents forts fréquents, des adaptations sont indispensables (ancrages renforcés, adaptation de la direction de la serre, mise en place d'obstacles coupe-vent, etc.)
Résistance à la neige et à la grêle
- Supporte entre 50 et 75kg/m². Il est fortement recommandé de dégager la neige en toiture de serre
- Supporte habituellement les fortes pluies et grêlons de taille modérée (diamètre compris entre 5 et 20 millimètres)
2. Les composants inclus

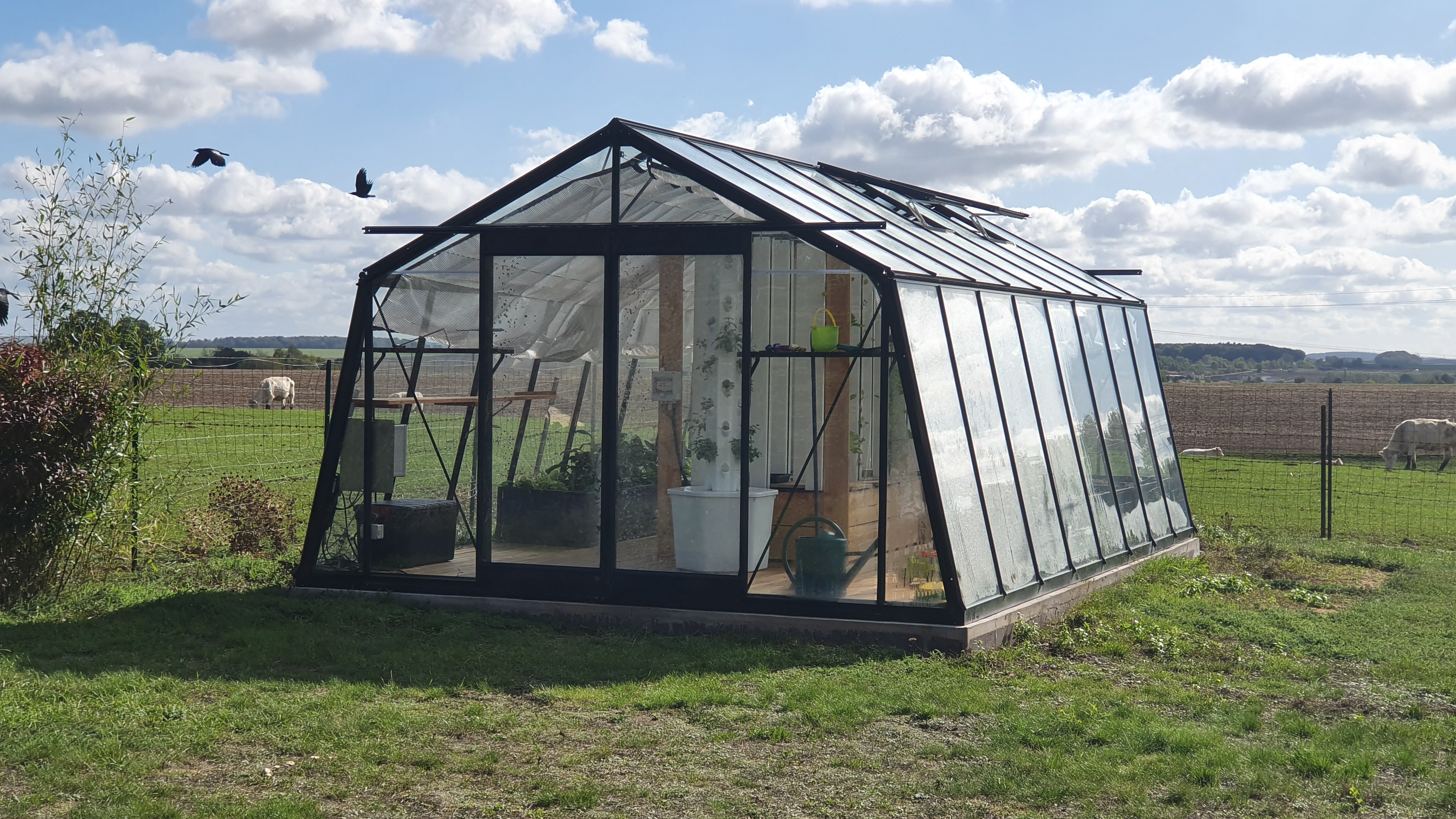

Serre aluminium 22m2
Créé un espace de culture protégé
• 1 porte simple avant et arrière
• Verre trempé SECURIT avec 4mm d’épaisseur
• Toiture en verre martelé
• Embase et profilés en aluminium
• Gouttière de récupération de pluie intégrée
• Parois obliques pour une meilleure pénétration de la lumière et résistance au vent
• 8 points d’ancrage dans le sol
• 4 lucarnes avec ouverture automatique
Serre représentée ici avec le module finition RAL Ebène
Ouvertures automatiques (x4)
Régule la température
• Vérins mécaniques à gaz activés avec élévation de la température
Bassin à poissons (x2)
Conserve l’eau dans des conditions optimales
• Bassin à poisson en PEHD
• Capacité de 600l par bassin soit 1200l au total
• Bulleur intégré
Extracteur d’air intégré
Augmente le renouvellement de l’oxygène dans la serre
• Ventilation électrique 300m3/h
Table de travail ergonomique
Simplifie la manutention des tours de culture ZipGrow
• Table de travail en bois massif
• Dimensions : 2000x380mm
Structure bois
Supporte les tours de culture
• Cadre et structure en bois Douglas PEFC
• Capacité de 24 tours ZipGrow au maximum
• Solution modulaire : un troisième bassin peut être ajouté pour monter à 36 tours ZipGrow

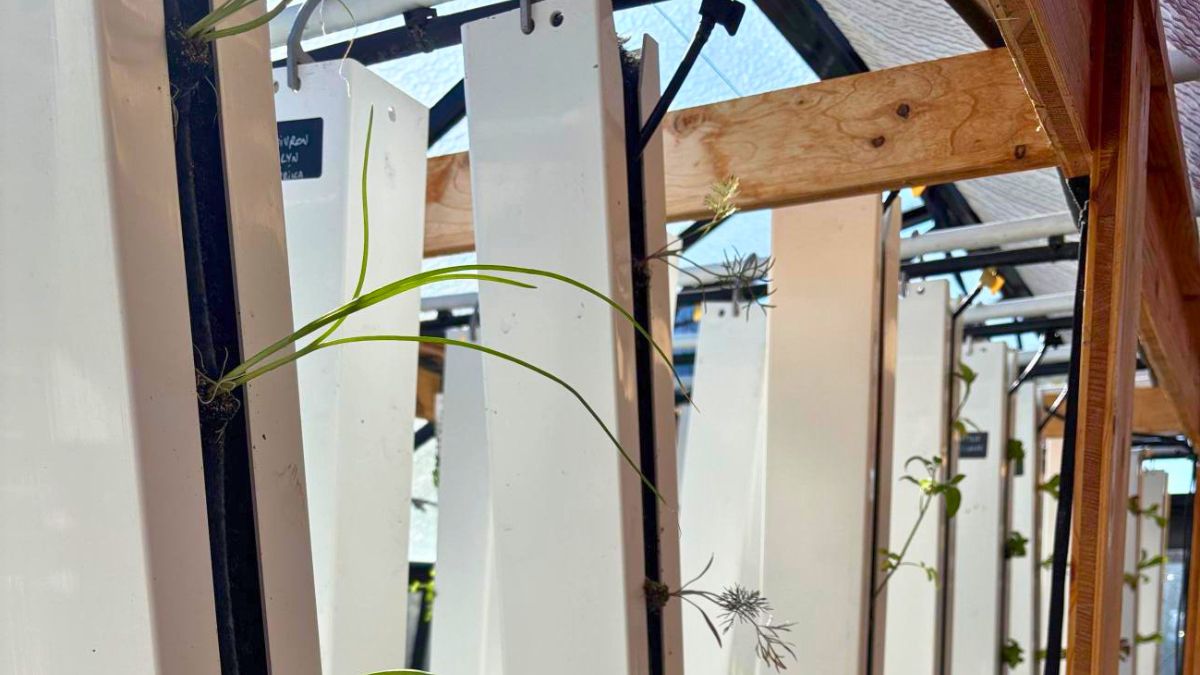

Tour de culture ZipGrow (x16)
Augmente les rendements de production dans le volume
• Enveloppe 100% PVC rigide, adaptée à la culture de plantes destinées à l’alimentation
• Traitement extérieur anti-UV
• Matrix de culture non-tissé en PET recyclé, avec enrobage silicone
• Crochets ergonomiques en inox
• Feutrines de rétention d’eau en polyester non-tissé
• Hauteur : 152,4cm
• Largeur : 10,16cm
• Poids : 4,3kg
Pompe 5000l/h
Fait circuler les nutriments dans les tours de culture
• Pompe immergée courant continue 50W
• Contrôleur déporté pour ajuster le débit
• Fonction arrêt temporaire 10 min activable manuellement (nettoyage du filtre)
Filtre radial avec lampe UV intégrée
Retient les particules et minimise le temps de maintenance
• Système de filtration mécanique et sédiment pour matières solides
• Mousse filtrante intégrée
• Manivelle amovible et double circulation pour une maintenance rapide
• Récupération de la matière organique et valorisation des boues pour l'arrosage des bacs de permaculture
• Lampe UV intégrée pour empêcher le développement d'algues
Système d’irrigation continue
Alimente les tours de culture en eau
• Système d’irrigation supérieur pour arroser les tours avec l’eau pré-filtrée provenant des bassins
• 24 buses réglables 8mm
• Vanne de purge
• Filtre à tamis pour l'ajout de complément
Kit de démarrage
Contient l’essentiel pour démarrer la production
• Outils de maintenance : manuel, épuisette, crochet de tirage, contenant doseur
• Composants de base : bandelettes test, pH down, bicarbonate de potassium, bactéries nitrifiantes, sulfate d'ammonium, suppléments (magnésium, potassium, calcium, fer et micronutriments), nourriture pour poissons, mottes pour semis et support, stimulateurs racinaires, sélection de graines.
• Option aquaponie = 40 poissons rouges (livraison programmée 4 à 6 semaines la mise en eau des bassins)
• Option bioponie = engrais bioponiques Grow et Bloom
Boîtier de mesure
Récupère des informations utiles au pilotage de la serre
• Boîtier connecté de mesure avec capteurs Atlas Scientific
• Boîtier de puissance (interrupteurs pompe, ventilation, lumière)
• Mesure du pH de l’eau
• Mesure de la température de l’eau
• Mesure de l’humidité de la serre
• Mesure de la température de la serre
Tableau de bord myfoodhub
Surveille la serre à distance
• Accès aux paramètres et aux mesures de la serre
• Accès via explorateur et mobile (Windows, Mac, Android, IPhone)
• Notifications intelligentes
• Suivi des actions et des recommandations
Accès à la communauté en ligne
Accompagne les pionniers dans leur expérience
• Réseau social dédié sur Teams
• Echanges entre les membres et l’équipe (actualité, photos, résultats, support, retours)
• Conférence sur les thématiques de saison
• Vidéos et tutoriaux sur YouTube
• Encyclopédie collaborative (recommandations, usages, conseils, dépannage)
3. Fichier 3D pour architectes
Fichier 3D Sketchup = Téléchargement
Fichier 3D Autocad = Téléchargement
4. Déclaration Préalable
Pour la France, une déclaration de travaux est nécessaire. Article R421-9 : besoin de déclaration préalable pour les serres entre 1,80m et 4m de hauteur et surface de moins de 2000m². (ici notre cas, voir point g)). Attention un règlement propre à la commune (par arrêté) peut exister : voir PLU local, vous pouvez télécharger le règlement de votre PLU ici : (https://www.geoportail-urbanisme.gouv.fr/)
Déclaration Préalable réalisée par myfood
Pour la France, Myfood vous accompagne tout au long du projet pour étudier la conformité avec la réglementation d'urbanisme ainsi que la prise en charge des formalités de déclaration préalable dès la signature du devis (prix de la prestation 169€ TTC).
La prise en charge de la DP par myfood est fortement recommandée pour garantir de le succès de la formalité et éviter les aller-retours avec l'administration.
Déclaration Préalable réalisée par le client
Pour accéder directement au Cerfa de déclaration préalable de travaux, voici le lien : https://www.formulaires.service-public.fr/gf/cerfa_13703.do. Vous pouvez produire le Cerfa avec le service en ligne, à partir du lien suivant : https://www.service-public.fr/particuliers/vosdroits/R52221. Il est nécessaire de joindre l’article R421-9 avec le dossier pour accélérer les démarches.
Pour un exemple de dossier complet, voici un modèle ici : Télécharger
