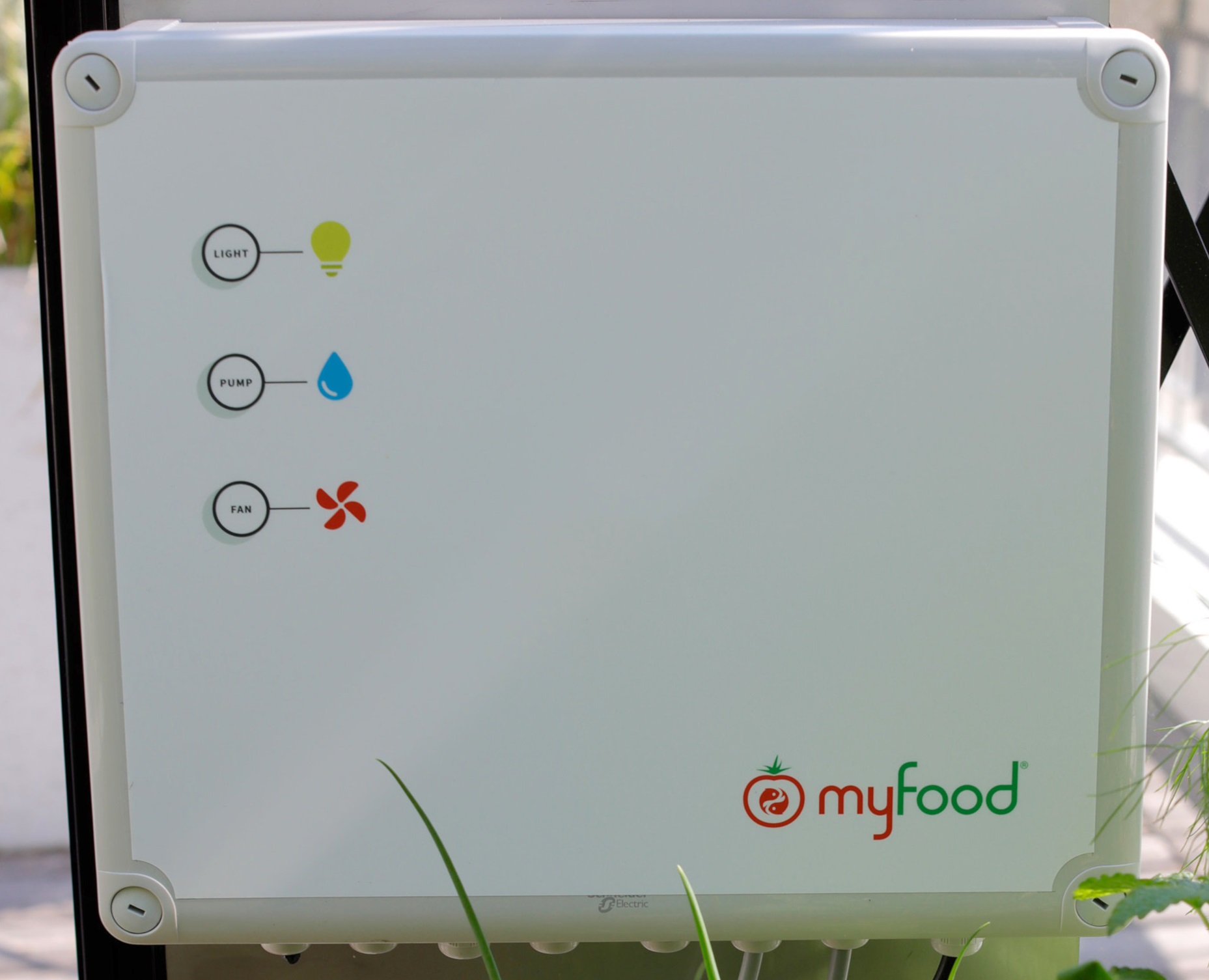

Boitier de puissance

[Diagnostic] Mode de fonctionnement hybride solaire / secteur

Diode fixe : type d'énergie utilisée (secteur ou batterie solaire).
Diode clignotante : énergie disponible mais non utilisée (par exemple : diode secteur clignotante si batterie suffisamment chargée ou diode batterie clignotante si batterie trop faible).

[Diagnostic] Dysfonctionnement électrique au sein de la serre

Cas 1 : En cas de coupure électrique, le boitier de puissance n'est plus alimenté et les différentes diodes sont éteintes.

Vérifier l'arrivée électrique, l'état du disjoncteur, la connexion électrique dans le boitier de dérivation, l'absence d'humidité dans le boitier de dérivation sous le coffret, la tension en sortie de l'alimentation du boitier de puissance (24V attendu).

Cas 2 : Les diodes du boitier de puissance et la façade du boitier de mesures clignotent

• Hors tension, vérifier les connexions des borniers dans le boitier de puissance et le boitier de mesures, tester les tensions au départ et à l'arrivée des câbles.
• Débrancher les alimentations du bulleur, de la lampe UV et de la pompe dans le boitier de mesures pour analyser la cause du dysfonctionnement.
• Vérifier les soudures et l'état des borniers sur la façade du boitier de mesures.
